A crescente adoção de fontes renováveis de energia, como solar e eólica, impôs novos desafios à estabilidade dos sistemas elétricos. A variabilidade inerente a essas fontes exige soluções de armazenamento de energia em larga escala para garantir segurança e confiabilidade na operação do sistema. Neste contexto, as baterias de fluxo redox de vanádio (Vanadium Redox Flow Batteries – VRFBs) emergem como uma tecnologia estratégica, apresentando vantagens como alta durabilidade, operação segura, modularidade e independência entre potência e capacidade. No entanto, apesar de sua maturidade técnica, a adoção em larga escala ainda encontra barreiras econômicas e regulatórias, particularmente em países onde o arcabouço legal permanece centrado em tecnologias convencionais de armazenamento.
Este artigo apresenta uma análise abrangente das VRFBs, discutindo seus fundamentos eletroquímicos, avanços recentes em materiais e design, aplicações práticas e, com ênfase, os desafios regulatórios que ainda limitam sua integração em diversos mercados. Utilizamos como base estudos técnicos e científicos de referência, incluindo Cunha et al. (2015), Kapoor e Verma (2022), Parasuraman et al. (2013), e Zeng et al. (2015), bem como dados de mercado e casos reais de implementação, como a planta piloto do Fraunhofer ICT na Alemanha.
Fundamentos Técnicos das Baterias de Fluxo de Vanádio
Diferentemente das baterias de estado sólido, como as de íon-lítio, que armazenam energia em eletrodos sólidos, as VRFBs utilizam eletrólitos líquidos armazenados em tanques externos. O processo eletroquímico ocorre em células equipadas com uma membrana de troca iônica, onde íons de vanádio em diferentes estados de oxidação – V²⁺/V³⁺ no lado negativo e V⁴⁺/V⁵⁺ no lado positivo – são bombeados e transformados por reações redox reversíveis durante os ciclos de carga e descarga.
O uso exclusivo do vanádio como elemento ativo em ambos os lados da célula é uma característica fundamental, pois elimina o risco de contaminação cruzada entre eletrólitos, uma limitação presente em outras tecnologias de baterias de fluxo, como ferro-cromo. Isso permite uma vida útil potencialmente ilimitada do eletrólito, reduzindo custos de reposição e riscos operacionais (ZENG et al., 2015).
A potência de uma VRFB é determinada pela área ativa da célula eletroquímica, enquanto a capacidade depende do volume dos tanques de eletrólito. Essa separação permite uma escalabilidade modular, adaptável tanto a sistemas de pequena escala quanto a grandes instalações industriais.

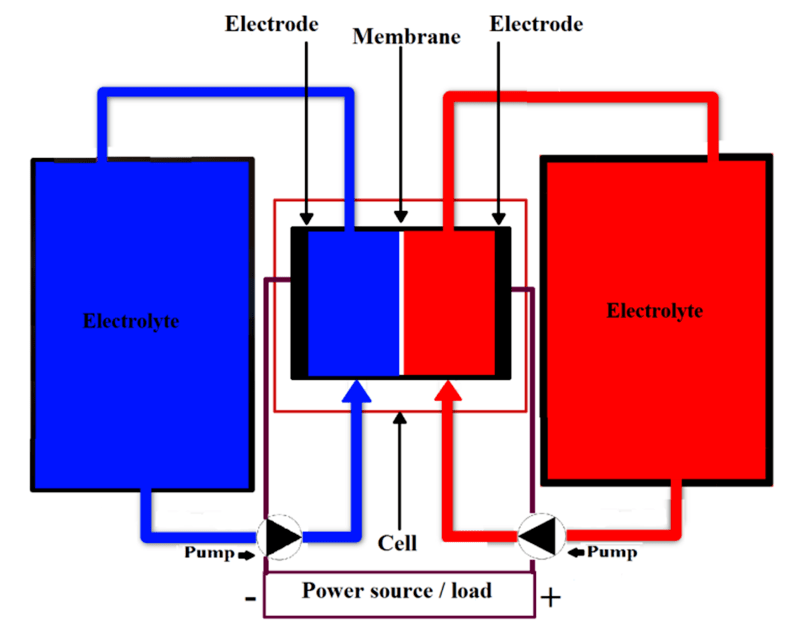

A Figura 1 ilustra o princípio de funcionamento de uma VRFB, destacando os tanques de eletrólito, as bombas, a célula com eletrodos e a membrana de troca iônica.
Figura 1 – Princípio de operação de uma bateria de fluxo redox de vanádio (VRFB).
O esquema mostra dois tanques externos contendo eletrólitos com diferentes estados de oxidação do vanádio (V²⁺/V³⁺ e V⁴⁺/V⁵⁺), que são bombeados por um sistema hidráulico para circular através da célula eletroquímica. No interior da célula, os íons passam por eletrodos porosos e reagem em uma membrana de troca iônica, gerando ou armazenando energia elétrica conforme o sentido do fluxo (carga ou descarga). A separação física entre os tanques e a célula permite que a potência e a capacidade da bateria sejam dimensionadas de forma independente.
Avanços Recentes em Materiais e Design
A evolução das VRFBs tem sido impulsionada por pesquisas em novos materiais e melhorias nos sistemas de operação. Parasuraman et al. (2013) realizaram uma revisão abrangente dos desenvolvimentos em eletrodos, membranas e eletrólitos, destacando a importância da estabilidade térmica, condutividade iônica e resistência à degradação química.
No campo das membranas, Sharma e Kulshrestha (2023) identificam avanços significativos no desenvolvimento de polieletrólitos alternativos ao Nafion®, como membranas aniónicas de custo reduzido, que mantêm desempenho eletroquímico satisfatório e maior resistência à passagem de vanádio. Essa inovação pode reduzir significativamente o custo total dos sistemas VRFBs, ampliando sua viabilidade econômica.
Quanto aos eletrodos, modificações térmicas e químicas em materiais porosos, como o feltro de carbono, aumentam a área de contato com o eletrólito, melhorando a transferência de massa e a eficiência das reações. Hossain et al. (2021) investigaram o uso de materiais bidimensionais, como MXenes, para aumentar a atividade catalítica e a durabilidade dos eletrodos.
Huang et al. (2021) destacam ainda o papel do design do campo de fluxo. A substituição de canais serpentina por geometrias espirais melhora a uniformidade da distribuição do eletrólito, reduz perdas por polarização e aumenta a eficiência do sistema. Tais melhorias são essenciais para elevar o desempenho das VRFBs em aplicações com altas taxas de carga e descarga.
Casos de Aplicação e Infraestrutura
Projetos de VRFBs têm sido implantados com sucesso em diversos países. Um dos exemplos mais relevantes é o projeto RedoxWind, conduzido pelo Fraunhofer Institute for Chemical Technology (ICT) na Alemanha. A planta piloto conta com uma bateria de 2 MW / 20 MWh conectada a uma turbina eólica, permitindo o armazenamento da energia gerada e sua liberação conforme a demanda da rede.

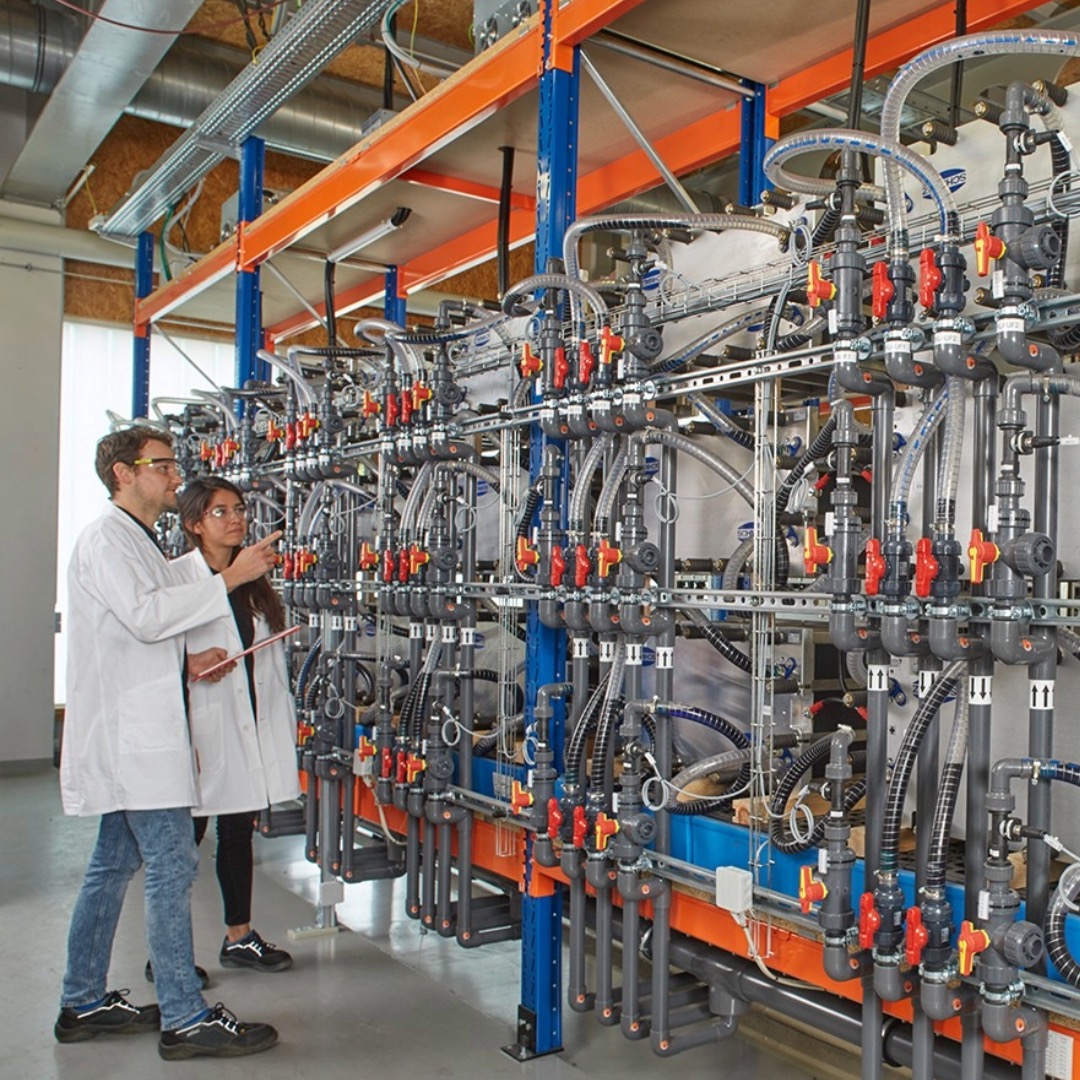

A Figura 2 mostra a infraestrutura da planta do Fraunhofer ICT, com destaque para os tanques de armazenamento, os módulos de controle e as tubulações de circulação de eletrólito. A instalação representa uma prova de conceito altamente relevante para a viabilidade da tecnologia em escala comercial.
Figura 2 – Planta piloto de bateria de fluxo de vanádio do Instituto Fraunhofer ICT, na Alemanha.
A imagem retrata a instalação da bateria VRFB com capacidade de 2 MW / 20 MWh, utilizada no projeto RedoxWind. São visíveis os tanques de armazenamento de eletrólito (com formato cilíndrico e esférico), as linhas de circulação, válvulas de controle e dispositivos de segurança química. A planta foi desenvolvida para demonstrar a viabilidade técnica da integração entre energia eólica e armazenamento por VRFBs em escala industrial, operando como unidade de estabilidade e suporte à rede elétrica.
Na China, a maior instalação de VRFBs do mundo foi inaugurada em Dalian, com capacidade de 100 MW / 400 MWh, sendo integrada a uma planta solar. No Japão, a Sumitomo Electric implementou sistemas em microrredes e usinas solares. Esses casos demonstram a robustez e a maturidade da tecnologia, sendo particularmente relevantes em contextos de integração de energias renováveis intermitentes.
Desafios Econômicos
Embora as VRFBs apresentem vantagens operacionais e ambientais, seu custo inicial ainda é um obstáculo à adoção generalizada. Segundo Kapoor e Verma (2022), os principais fatores de custo incluem o eletrólito de vanádio, as membranas e os sistemas de bombeamento. A densidade energética relativamente baixa das VRFBs, em comparação com baterias de íon-lítio, também contribui para a necessidade de estruturas físicas maiores.
Li et al. (2017) realizaram uma análise econômica comparativa, demonstrando que as VRFBs se tornam competitivas em aplicações com ciclos intensivos e longos períodos de operação, como backup de sistemas hospitalares, microrredes residenciais com fotovoltaicos e integração com energia eólica. O custo total de propriedade (TCO) e o custo nivelado de armazenamento (LCOS) das VRFBs diminuem significativamente com o aumento da escala e da vida útil operacional.
A expiração de patentes-chave nos últimos anos tem estimulado a entrada de novos fabricantes e o surgimento de startups que buscam reduzir os custos de produção e desenvolver tecnologias híbridas com supercapacitores e outros tipos de armazenamento (KEAR et al., 2023).
Aprofundamento: Desafios Regulatórios
A ausência de um marco regulatório específico para tecnologias de armazenamento de longa duração, como as VRFBs, é um dos principais entraves à sua inserção no setor elétrico. Em muitos países, inclusive o Brasil, a legislação vigente – como a Resolução Normativa nº 939/2021 da ANEEL – trata baterias de forma genérica, sem diferenciar suas características técnicas, operacionais e ambientais.
Essa abordagem genérica prejudica o acesso das VRFBs a incentivos fiscais, linhas de financiamento específicas, certificações técnicas e processos simplificados de conexão à rede. Tecnologias consolidadas, como baterias de íon-lítio, acabam recebendo tratamento preferencial, apesar das limitações associadas à sua durabilidade, riscos de segurança e impacto ambiental na reciclagem.
Além disso, o planejamento energético de longo prazo ainda não contempla adequadamente o papel das tecnologias de armazenamento não convencionais. Programas como o Plano Decenal de Expansão de Energia (PDE), elaborado pela EPE, raramente incluem metas específicas ou projeções detalhadas para baterias de fluxo. Isso dificulta a sinalização para o mercado e a atração de investimentos em pesquisa, desenvolvimento e infraestrutura industrial.
Uma estrutura regulatória moderna deveria incluir os seguintes elementos:
- Classificação tecnológica diferenciada: Separação entre baterias de curta duração (como íon-lítio) e de longa duração (como VRFBs), com critérios técnicos e operacionais específicos.
- Incentivos fiscais e subsídios direcionados: Redução de impostos sobre componentes críticos (como vanádio e membranas), linhas de crédito específicas para projetos-piloto e incentivos à produção nacional de eletrólitos.
- Normas técnicas específicas: Protocolos de instalação, operação, segurança e monitoramento adaptados às características físico-químicas das VRFBs.
- Integração ao planejamento energético: Inserção explícita nos estudos de expansão de geração e transmissão, bem como nos leilões de energia de reserva ou serviços ancilares.
- Certificação ambiental diferenciada: Reconhecimento da reciclabilidade do eletrólito e da baixa emissão de poluentes como fator de sustentabilidade.
A experiência da Alemanha, que incorporou baterias de fluxo em seu programa nacional de transição energética (Energiewende), mostra que políticas públicas proativas são fundamentais para o avanço de tecnologias inovadoras. A integração de VRFBs em sistemas de geração distribuída e microrredes isoladas também depende da simplificação regulatória e do alinhamento com políticas de universalização do acesso à energia.
Perspectivas Futuras
As projeções indicam que o mercado global de baterias de fluxo deverá atingir US$ 17 bilhões até 2031, com crescimento médio anual superior a 17% (CUNHA et al., 2015). O amadurecimento tecnológico, aliado à queda dos custos e ao aumento da pressão por descarbonização, cria um ambiente favorável para a expansão das VRFBs em diversas regiões, inclusive na América Latina.
A atuação coordenada entre academia, setor produtivo e poder público será fundamental para acelerar esse processo. Projetos-piloto, linhas de financiamento e programas de capacitação técnica podem posicionar o Brasil como referência em tecnologias de armazenamento de energia de longa duração, aproveitando seu potencial renovável e sua expertise em eletrificação.
Conclusão
As baterias de fluxo de vanádio reúnem características únicas que as tornam particularmente adequadas para o armazenamento de energia em larga escala. Com elevada segurança, vida útil extensa, reciclabilidade e flexibilidade de projeto, constituem uma alternativa estratégica para integrar fontes renováveis ao sistema elétrico.
No entanto, sua disseminação ainda esbarra em barreiras econômicas e, sobretudo, regulatórias. A ausência de normas específicas, incentivos direcionados e integração ao planejamento energético compromete o aproveitamento do potencial das VRFBs em mercados como o brasileiro.
Avançar nessa direção requer um esforço conjunto entre governo, indústria e centros de pesquisa. Com apoio regulatório, investimento em infraestrutura e desenvolvimento tecnológico contínuo, as VRFBs podem consolidar-se como pilar da transição energética, contribuindo para um sistema elétrico mais limpo, seguro e resiliente.
Referências Bibliográficas
CUNHA, Álvaro et al. Vanadium redox flow batteries: a technology review. International Journal of Energy Research, v. 39, p. 889–918, 2015. DOI: https://doi.org/10.1002/er.3260.
HOSSAIN, Md Hasnat et al. The evolution of Vanadium Redox Flow Battery in electrode design. International Journal of Hydrogen Energy, v. 46, p. 31952–31962, 2021. DOI: https://doi.org/10.1016/j.ijhydene.2021.06.220.
HUANG, Zebo et al. Electrolyte flow optimization and performance metrics analysis of vanadium redox flow battery. Applied Thermal Engineering, v. 190, 2021. DOI: https://doi.org/10.1016/j.applthermaleng.2021.116849.
KEAR, Gareth; SHAH, Akeel A.; WALSH, Frank C. Development of the all-vanadium redox flow battery: a review of technological, financial and policy aspects. Results in Chemistry, v. 5, 2023. DOI: https://doi.org/10.1016/j.rechem.2023.100892.
KAPOOR, Manshu; VERMA, Anil. Technical benchmarking and challenges of kilowatt scale vanadium redox flow battery. WIREs Energy and Environment, v. 11, e439, 2022. DOI: https://doi.org/10.1002/wene.439.
LI, Ming-Jia et al. Economic analysis of a new class of vanadium redox-flow battery for large-scale energy storage. Applied Thermal Engineering, v. 114, p. 802–814, 2017. DOI: https://doi.org/10.1016/j.applthermaleng.2016.11.156.
PARASURAMAN, Aishwarya et al. Review of material research and development for vanadium redox flow battery applications. Electrochimica Acta, v. 101, p. 27–40, 2013. DOI: https://doi.org/10.1016/j.electacta.2012.09.067.
SHARMA, Jeet; KULSHRESTHA, Vaibhav. Advancements in polyelectrolyte membrane designs for vanadium redox flow battery. Sustainable Energy Technologies and Assessments, v. 56, 2023. DOI: https://doi.org/10.1016/j.seta.2023.103108.
ZENG, Y. K. et al. A comparative study of all-vanadium and iron-chromium redox flow batteries for large-scale energy storage. Journal of Power Sources, v. 300, p. 438–443, 2015. DOI: https://doi.org/10.1016/j.jpowsour.2015.09.100.
